Equipament

Impressores 3D

Una impressora 3D és una màquina que serveix per produir representacions 3D físiques de models creats per ordinador, mitjançant una tècnica anomenada fabricació additiva. Sorgeixen amb la necessitat de crear prototips d’una manera més ràpida i econòmica del que es feia fins llavors, a partir d’arxius de disseny assistit per computador (CAD). Un dels principals avantatges que té la impressió 3D respecte a altres mètodes de fabricació, és que elimina moltes de les restriccions de disseny que aquestes altres tenen; com per exemple la possibilitat de desemmotllament en les peces fabricades per injecció de polímers.

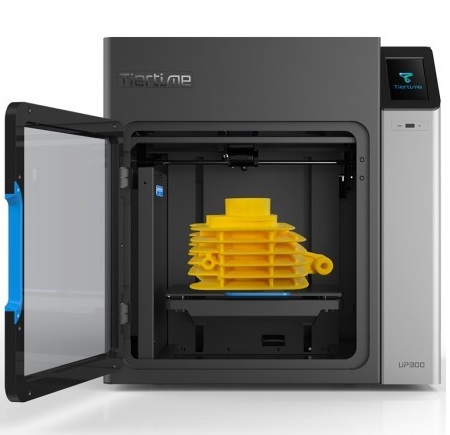

UP 300

Especificacions tècniques:

Disposa de tres capçals d’impressió intercanviables, extrusors dissenyades específicament per a alta temperatura, baixa temperatura i filaments flexibles. Ofereix un rendiment d’impressió excepcional amb una àmplia varietat de materials.
Els capçals d’impressió específics per a cada propòsit són només els primers d’un nou conjunt de funcions:

  • Volum de construcció de 205 × 255 × 225 mm.
  • El disseny superior de la carcassa optimitza la retenció de calor de la cambra de construcció, disminuint les fugides d’aire i reduint el risc de deformació parcial.
  • Dues plaques de construcció rígides de doble cara amb manetes de fàcil agarri per a una fàcil extracció i instal·lació. Cadascun té un costat de cristall, perfecte per a la impressió sense bassa. Els costats oposats són les superfícies de Perf. i flexió tradicionals per a una adhesió de primera capa estàndard i definitiva.

Print Queue, una interfície d’usuari única per a controlar una sèrie de treballs d’impressió assignats a la impressora per múltiples usuaris autoritzats. Es pot accedir des de UP Studio i des de la pantalla tàctil de la impressora.

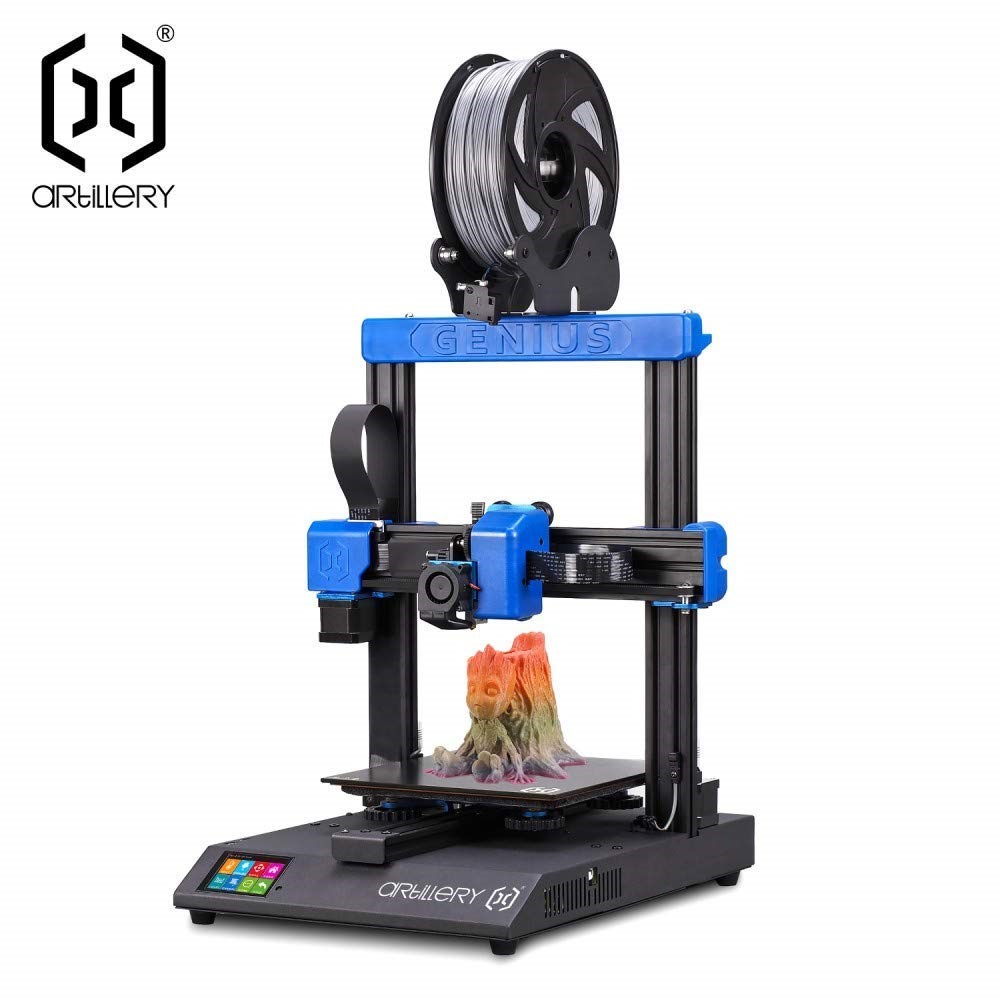

Artillery Genus

Especificacions tècniques:

  • Volum de construcció 220 x 220 x 250mm / 8.6 x 8.6 x 9.8in
  • Resolució de capa des de 0,05 mm
  • Velocitat màxima d’impressió 150mm/s
  • Velocitat màxima de recorregut 250mm/s
  • Llit d’impressió Vidre-ceràmica
  • Tipus de llit de calor Calefacció ràpida Llit de calor de CA
  • Diàmetre del filament 1.75mm
  • Filament suportat PLA, ABS, PLA flexible, TPU, fusta, PVA, HIPS…
  • Extrusor tipus Extrusor Extrusor d’accionament directe (tipus tità)
  • Resolució XYZ 0.05mm, 0.05mm, 0.1mm
  • Tipus només de boca Volcà
  • Temperatura del filtre fins a 240C
  • Temps d’escalfament del filtre <3 minuts
  • Dimensions de la màquina 430 x 390 x 590mm

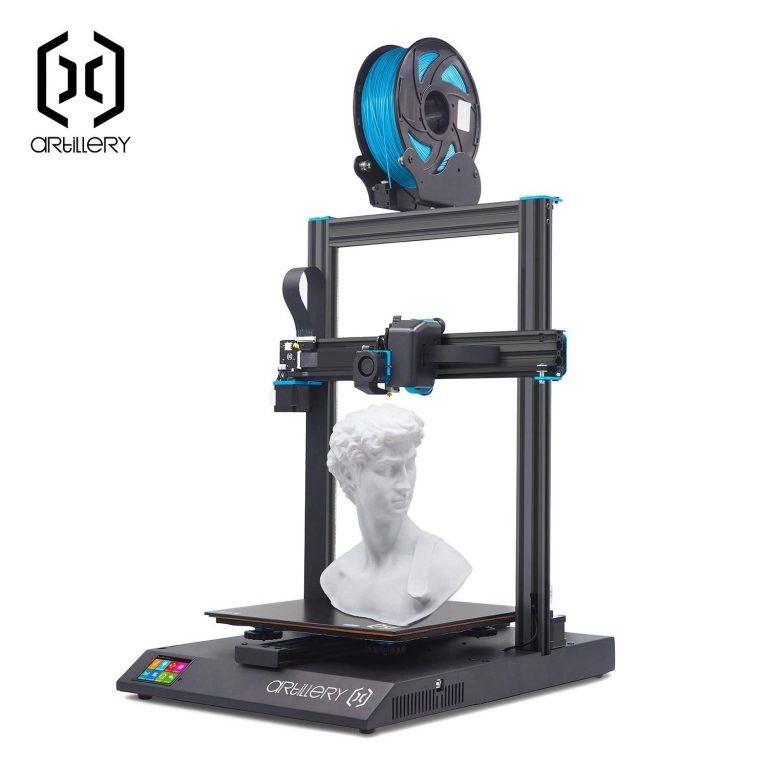

Artillery Sidewinder X1

Especificacions tècniques:

  • Volum de treball
  • 300x300x400mm | 11,8×11,8×15,75 en
  • Capa de resolució
  • 0,1mm-0,35mm
  • Velocitat 60 mm/s-150 mm/s
  • 250 mm/s
  • La superfície d’impressió Ceràmica de vidre
  • Diàmetre de filament de 1,75mm
  • Materials acceptats PLA, ABS, PLA, TPU, etc.


Braç robòtic

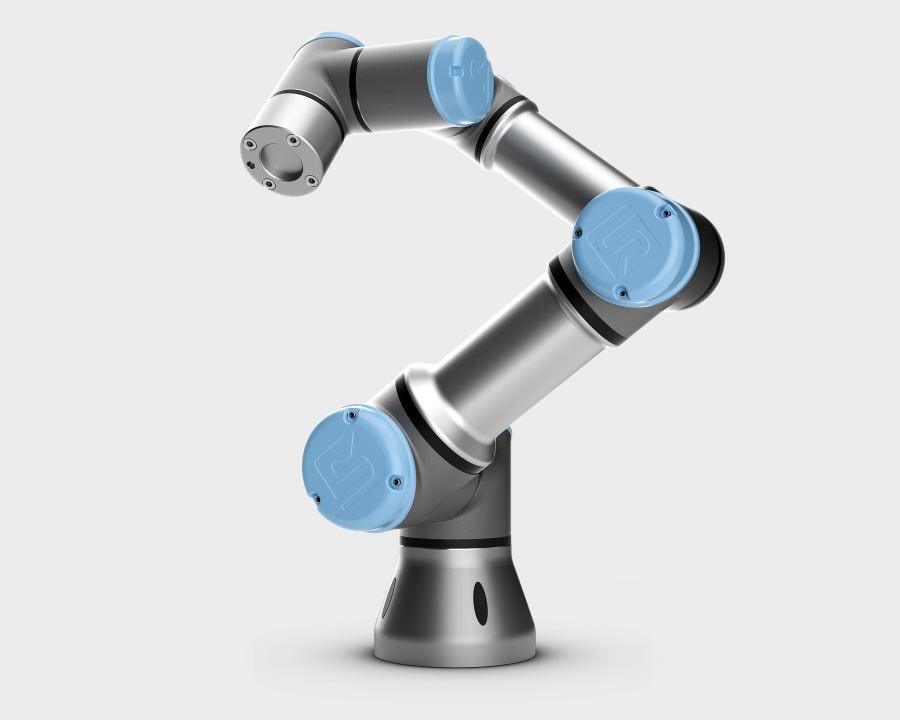

U.R. 3

El robot col·laboratiu UR3 és el robot col·laboratiu de sobretaula més petit de la gamma, ideal per a tasques de muntatge lleugeres i bancs de treball automatitzats. Aquest compacte robot de sobretaula només pesa 11 kg, però compta amb una capacitat de càrrega de 3 kg, una rotació de 360° en totes els seus eixos i una rotació infinita en l’últim eix. Aquestes característiques úniques, sense oblidar el fet que pot treballar juntament amb un humà, converteixen al cobot UR3 en el robot col·laboratiu de sobretaula més flexible i lleuger del mercat actual.
El robot col·laboratiu UR3 és el millor assistent possible en les aplicacions de muntatge, poliment, encolat i caragolat que requereixen d’una qualitat uniforme de la producció. El robot col·laboratiu també es pot instal·lar sobre una taula de treball independent perquè s’encarregui de l’agarri, muntatge i col·locació de peces en línies de producció optimitzades. Gràcies al seu disseny compacte i facilitat de programació, resulta summament senzill assignar-li noves tasques per a atendre les necessitats de la producció, la qual cosa es tradueix en un projecte de baix cost i un retorn de la inversió ultra ràpid.
El robot UR3 pot integrar-se en nombroses aplicacions de fabricació, des dels productes sanitaris, les plaques de circuits, fins als components electrònics.

Especificacions tècniques:

  • Robot col·laboratiu de 6 eixos, de sobretaula.
  • Pes: 10,9 kg.
  • Capacitat de càrrega: 3 kg.
  • Abast: 50 cm.
  • Rotació de ±360 graus en totes les articulacions, rotació infinita en l’articulació extrema.
  • Repetibilitat : ± 0,1 mm.
  • 15 configuracions de seguretat ajustables i avançades; Força límit: 150 N (per defecte), ajustable fins a 50 N.
  • Dissenyo modular: l’intercanvi d’una articulació triga menys de 30 minuts.
  • Millor control de força.
  • Nova placa base per a una arrencada més ràpida.


Plòter de tall de vinil

El traçador de tall és un maquinari semblant a una impressora de gran format, però que s’utilitza per a tallar tot tipus de dissenys, encara que alguns integren totes dues funcions. Tota impressió que té com a objectiu estampar amb vinil, es fa amb aquesta mena d’eina. Per exemple, samarretes, roba de treball, marxandatge, regals personalitzats, etc. També pots comprar un traçador de tall si busques utilitzar tècniques de retolació per a decoració. Pots tallar i estampar roba amb vinil tèxtil, vinil de retolació, tallar plantilles per a pedreria termo adhesiva, tallar paper transfer o també vinil imprès.

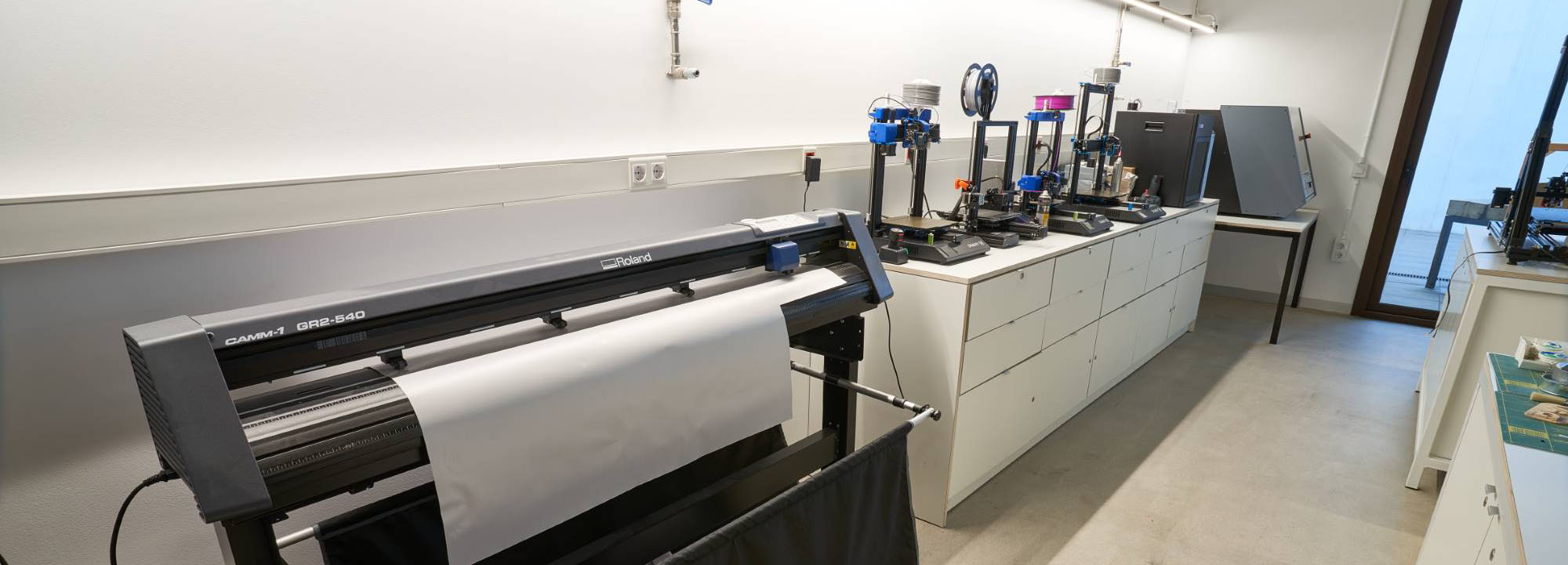

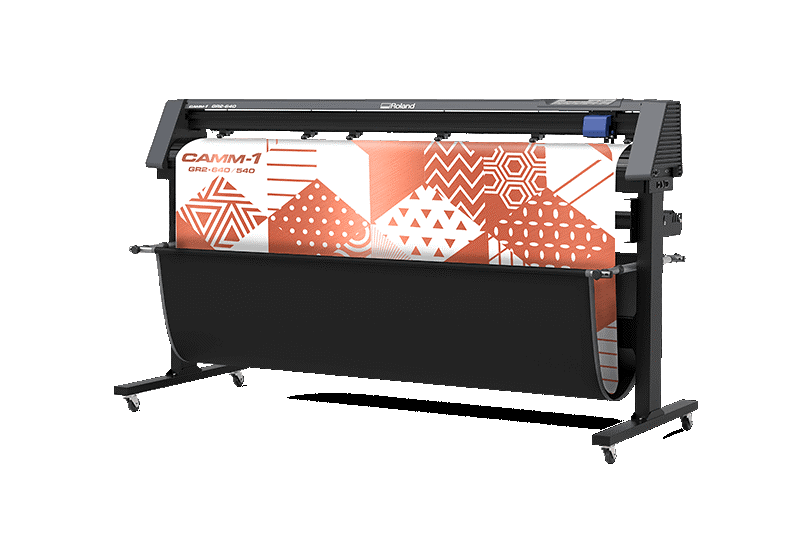

Roland Camm1GR2-540

Especificacions tècniques:

  • Mecanisme / Motor de conducció Servomotor de control digital Mecanisme de tall Mètode de desplaçament de la material Grandària de material a carregar :
    Ample: De 50 a 1594 mm
  • Gruix: El gruix, incloent el paper de suport, és de 0,8 mm o menys
    Pes de la bobina de material: 20 kg
  • Àrea màxima de tall (ample × llarg) 1372 mm × 50 000 mm Eines que es poden utilitzar Fulla de la sèrie CAMM-1 (incloses les fulles per a impressores planes)
  • Velocitat de tall De 30 a 1530 mm/s Força de la fulla 5 - 600 gf
  • Resolució mecànica 0,006 mm/passada Resolució del programari 0,025 mm/passada Precisió de distància (3)


Control Numèric per Computador (CNC)

Es considera de Control Numèric per Computador , també anomenat CNC (en anglès Computer Numerical Control ) (també Control Numèric Continu Continuous Numerical Control ), a tot dispositiu capaç de dirigir el posicionament d’un òrgan mecànic mòbil mitjançant ordres elaborades de forma totalment automàtica a partir d’informacions numèriques en temps real.

Entre les operacions de maquinat que es poden realitzar en una màquina CNC es troben les de tornejat i de fresat. Sobre la base d’aquesta combinació és possible generar la majoria (si no són totes) les peces d’indústria.

Aquest és, sens dubte, un dels sistemes que ha revolucionat la fabricació de tota classe d’objectes, tant en la indústria metal·lúrgica com en molts altres àmbits productius.

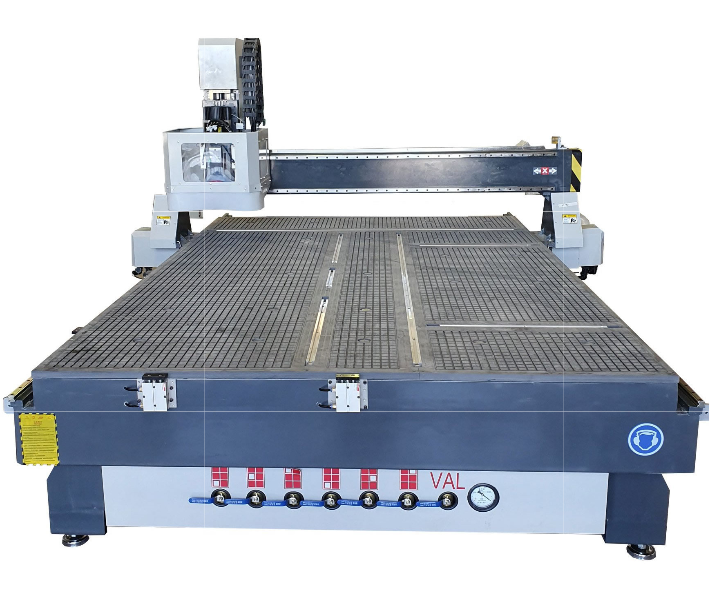

CNC Gran format SMBCH 2513-1v-ECO

Especificacions tècniques:

  • Fresadora de 3 eixos (X, Y, Z).
  • Velocitat de treball 10mtr./min.
  • Superfície de taula de feina 2500 x 1300 x 200 mm.
  • Sistema de fixació per buit diferenciats amb 4 zones.
  • Aspiració d’encenalls

Suporta arxius 2D (dwg, dxf, eps, ai, pdf, skp, bmp, jpg, tif, gif, etc) o 3D (stl, obj, 3dm, skp, etc).

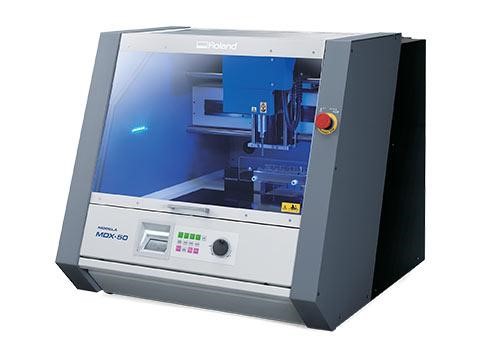

CNC petita Roland MDX 50

La fresadora CNC MDX-50 és la solució de modelatge ideal per a la producció de tirades curtes, prototips, models de preproducció i mostres finals. La MDX-50 també és una tecnologia eficaç complementària per a la impressió en 3D, ja que ofereix una increïble precisió mecànica (fins a 0,01 mm), un acabat superficial llis i compatibilitat amb una àmplia gamma de materials.

Especificacions tècniques:

  • Material acceptable : Resines com a fusta química i cera per a modelar (no accepta metall)
  • Recorregut operatiu : 400 (X) × 305 (I) × 135 (Z) mm
  • Grandària de la peça utilitzable : 400 (X) × 305 (I) × 100 (Z) mm
  • Velocitat d’avanç eix X-I: de 7 a 3.*600mm/*min eix Z: De 7 a 3.*000mm/*min
  • Resolució per programari 0,001 mm/passo: *RML-1 0,001 mm/passo: codi *NC
  • Resolució mecànica 0.01 mm/pas
  • Motor del trencat Motor CC sense escombretes
  • Rotació del rotor De 4500 a 15000 rpm
  • Nombre d’eines albergades 6 (no obstant això, una de les eines també s’utilitza com a pin de calibratge)


Torn paral·lel

El torn paral·lel és un tipus de torn que va ser l’evolució de torns antics incorporant nous equipaments.

En l’actualitat, aquests tipus torns han estat progressivament substituïts per torns copiadors, revòlver, automàtics i de control numèric.

Aquest torn té dos eixos de treball, un en la direcció de la peça i l’altre en la direcció perpendicular a l’eix de simetria de la peça, aquest últim normalment es fa servir per l’operació de re-capçat.

El torn paral·lel pot portar un tercer carretó per tal de mecanitzar cons (carretó Charriot ), aquest tercer carretó va muntat sobre el carretó transversal inclinat uns certs graus.

Un inconvenient d’aquest torn és que requereix personal qualificat, ja que el moviment dels carretons és manual.

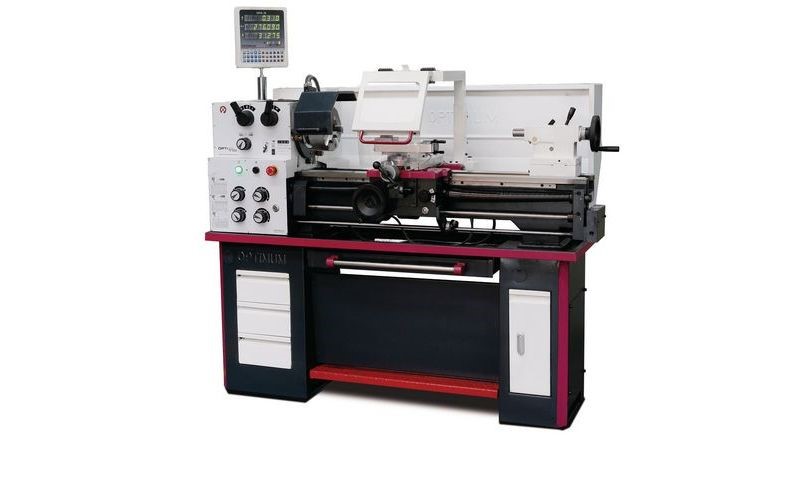

Torn de banc TH3309DPA

Especificacions tècniques:

  • Bancada temperada i rectificada Inductivament.
  • Acoblament eix del capçal Camlock DIN ISO 702-2 No. 4.
  • Protecció tèrmica del motor (TH 3309 / TH 3309D).
  • Normativa de baixa tensió segons normativa CE de 24 V DC. segons (EN 23125).
  • Seccionador Botó emergència de 3 posicions segons normativa CE.
  • Inversió de gir del capçal amb palanca d’accionament. segons EN 23125.
  • Protector de capçal amb micro de seguretat. EN 23125.
  • Bancada equipada amb compartiments per a l’eina.
  • Volants amb molls de seguretat en els eixos X i de l’eix Z. segons norma (EN 23125).
  • Activació de Fre dempeus parada elèctrica i gir de capçal.
  • Engranatges amb entrades arrodonides per a un canvi més fàcil d’engranatge.
  • Contrapunt ajustable transversalment per a tornejat cònic.
  • Fabricat segons DIN 8606 amb precisió per a matricer.
  • Pantalla protectora contra esquitxades.
  • Guies temperades i rectificades de l’eix Z.
  • Concentricidad garantida del nas de la claveguera inferior a 0,015 mm.
  • interruptor amb càlcul del cicle de vida, provat segons EN ISO 13849.
  • Clavegueres trapezoidals laminats.
  • Claveguera muntats sobre rodaments de precisió.
  • Eix muntat amb rodaments cònics en qualitat P5.
  • Volants amb escala fina ajustable 0.04 / 0.02 mm.
  • Torreta portaeines de 4 cares.
  • Llum Led integrada en protecció del carro.
  • Totes les guies es poden ajustar mitjançant tascó.
  • Precisió de concentricidad - en plat de garres inferior a 0,04 mm.
  • Claveguera única per a treballar en operacions de roscat o cilindratge en eix longitudinal.
  • Gir de sentit de capçal dret/esquerre; es pot canviar en el panell de control.
  • Possibilitat de gir de Charriot per a tornejat cònic de 10 mm.
  • Volant amb escala fina ajustable 0,02 mm en contrapunt.
  • Ajust ràpid, fàcil i sense eines mitjançant palanques de subjecció en fre de contrapunt i gir de porta eines.
  • Interruptor de parada d’emergència homologada ( prémer i girar).
  • Rodaments a pressió en eix de claveguera principal.


Ulleres de realitat virtual

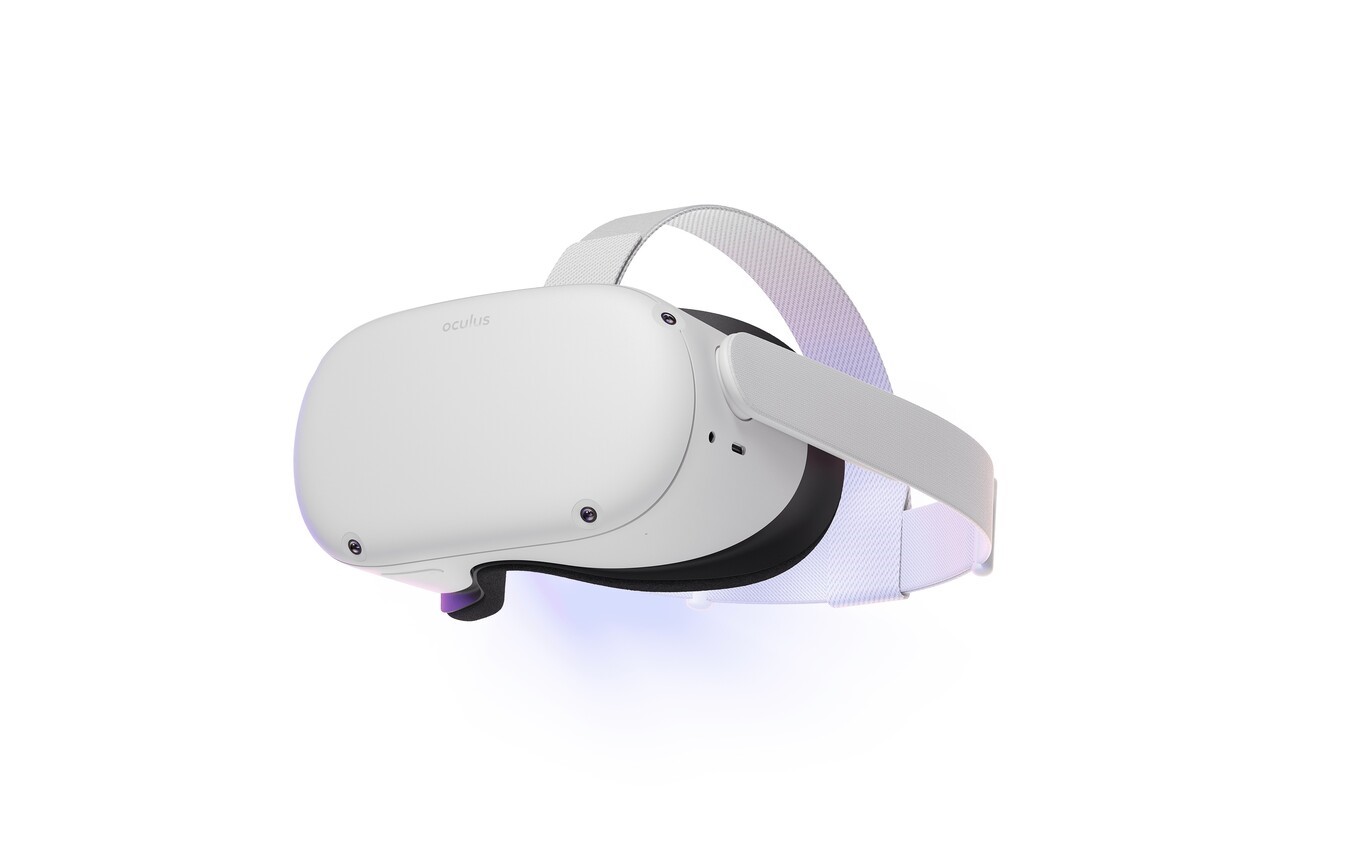

Oculus Quest 2

Les Oculus Quest 2 són unes ulleres de realitat virtual autònomes, són una bona porta d’entrada a la realitat virtual. El no necessitar sensors de posició addicionals i poder jugar literalment a qualsevol lloc, sense necessitat d’un ordinador potent ,és senzillament brillant.

Especificacions tècniques:

  • Pes: 503 grams
  • Tipus de pantalla: LCD
  • Resolució : 1920x1832 per ull
  • freqüència de refresc : 90 Hz (funciona a 72Hz)
  • Processador: Snapdragon XR2
  • Connectivitat inalambrica:
  • ports : USB tipus C
  • Emmagatzemament: 256 GB
  • So: 3D
  • Tracking: Càmeres internes


Estacions de treball (workstation)

En informàtica una estació de treball (en anglès workstation) és un computador d’altes prestacions destinat per a treball tècnic o científic. ... A diferència d’una computadora aïllada, té una targeta de xarxa i està físicament connectada per mitjà de cables o altres mitjans no guiats amb els servidore

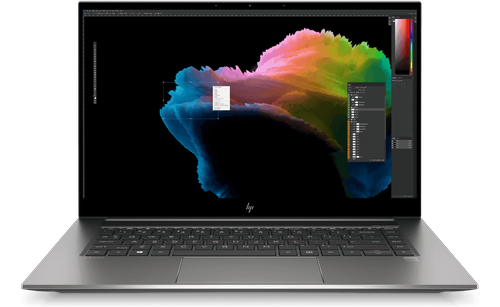

Workstation Zbook Fury G7 plus

Especificacions tècniques:

  • Core i9 -10885H
  • Pantalla 17’’ UHD
  • 32 GB Ram
  • SSD 1000GB Nvme
  • Nvidia Quadro RTX
  • Bateria 8 Cèl·lules (+10h rendiment)
  • Windows 10 Pro
